カマロはイグニッションキーを抜いた後、ドアを開閉してから一定時間経過すると、パワードアロック解除とトランクオープンが動作しなくなるようになっています。しかし、再びドアを開けば動作するようになります。一方セキュリティーには、リモコンを使用した、
- セキュリティーＯＦＦ＋パワードアロック解除
- セキュリティーＯＦＦ＋トランクオープン
の機能があります。ところが、セキュリティーをＯＦＦしたりトランクをリモコンでオープンする時は、当然ドアが閉まっている状態なので、両方とも動作することが出来ません。
この問題を解決するには、セキュリティーＯＦＦと同時にカマロに対して”ドアが開いた”と認識させる必要があります。「その１」で室内灯(Dome Light Ilumination)の配線はドアトリガーに接続したので、セキュリティーＯＦＦと同時に 室内灯点灯＝ドアが開いた ことになり、ドアロック解除やトランクオープンも動作するハズなのですが、どうも室内灯が点灯してもドアが開いたことになっていないようです。
そこで、もう一度Chilton's Repair Manualで、回路図を確認してみました。
[1]がカマロのドアトリガーだと思い、セキュリティーの室内灯配線とドアトリガー配線を繋いだのですが、[4]にアイソレーション・ダイオードが付いている為、ドアピンスイッチ(Door Jamb Switch)の回路と分離されています。

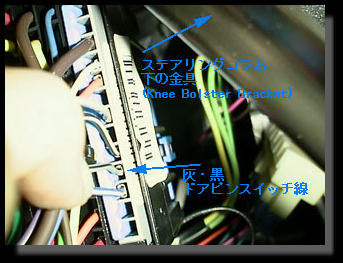

一方、[3]のモジュールによってドアが開いているか閉まっているかの判断をしているようです。したがって、[1]に接続すると、セキュリティーＯＦＦと同時に室内灯スイッチＯＮとなるだけで、ドアが開いたことにはならないということがわかります。そこで、「その１」で接続した白(WHT)の配線ではなく[2]灰・黒(GRY/BLK)に室内灯配線とドアトリガー配線を接続変更することにしました。
|
