	1999.10.15.	ヘッドライトバルブ調整
		8/13/1999 にヘッドライトバルブを交換しましたが、色は明るくなったり、ライトを直接見ると眩しいのですが、運転するとどうも暗いんです。調べてみたところ、ハイビーム（純正バルブ）と比べると、光のピントが合っていないことが判明。光が拡散してしまっています。バルブのフィラメントの位置がずれてしまっているのが原因です。外して再調整しました。
			<< #50 >>

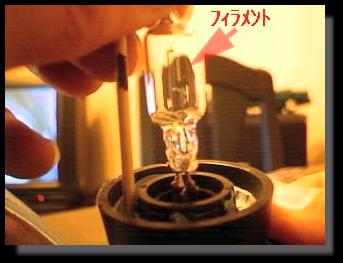

	ハイビームのバルブを前回と同様ベリベリと外し、純正バルブの根本からフィラメントの距離を計るため、竹の棒にマーキングします。

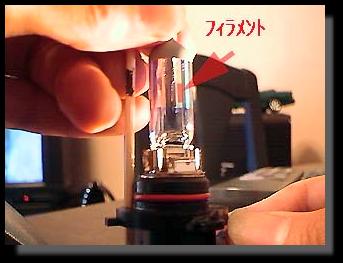

	次に、マーキングした棒を前回交換したバルブに合わせてみます。案の定、交換後のバルブは純正とはフィラメントの位置が違っていました。この奥行きのズレが原因で光が拡散してしまったのです。
	では、HB4バルブのツメの部分に棒を当ててみると、ほぼ純正と同じ位置になるのがわかります。
	矢印の部分の厚みを削ってしまえば、バルブをセットした際に、フィラメントがほぼ純正バルブと同じ位置になります。

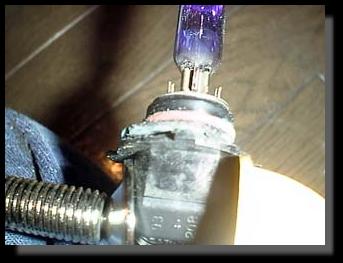

	削るといっても、堅いプラスティックなので、カッターで削ることは出来ません。ハンドソーを使用してカットしました。

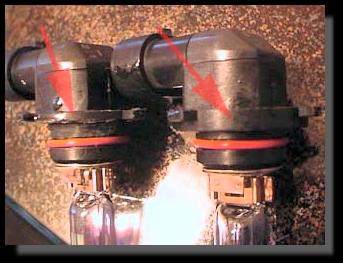

	加工後のHB4バルブ（左）と加工前のHB4バルブ（右）との比較です。

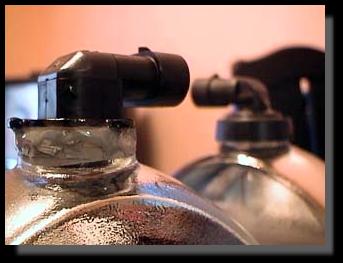

	前回同様クリアパテを使用してライト本体に取付後、バルブ交換後のライト（左）と純正ライト（右）との比較です。
	加工前(左の写真)と加工後(下の写真の比較です。加工前は、光が最も明るい部分が２カ所に分かれてしまい、また、その回りにも光が拡散しているのがわかります。加工後の写真は、光が一点に集中しており、余計な光の拡散がありません。ｓの比較です。加工前は、光が最も明るい部分が２カ所に分かれてしまい、また、その回りにも光が拡散しているのがわかります。加工後の写真は、光が一点に集中しており、余計な光の拡散がありません。
	車体に付けてみると、いままでは立った位置からでも、ライトを直視することが出来ないほどだったのに対し、光が拡散しなくなったために、直視することが出来るようになりました。光が前方に集中している証拠です。実際に夜走ってみると、遠方まで照らすようになり、とても運転しやすくなりました。
